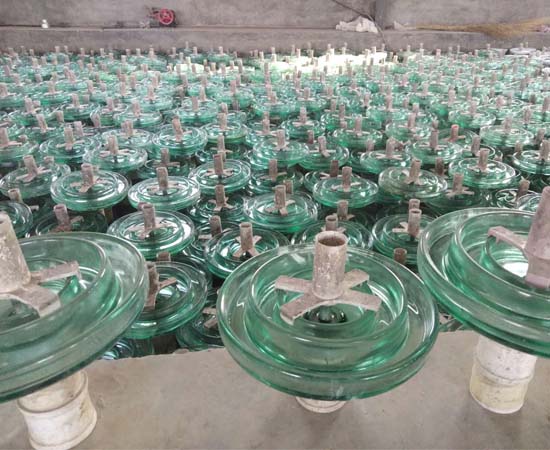

防污型悬式玻璃绝缘子-河北蒙昌电力器材有限公司

耐污型-盘形悬式钢化玻璃绝缘子主要技术参数（GB及IEC)

Main technical parameters(GB and lEC) of stain-resistant disk suspension-type glass insulato

绝缘子型号	IEC标准绝缘子	图号	公称直径 D (mm)	结构高度 H(mm)	公称爬电距离 L (mm)	连接标记 (mm)	额定机械破坏负荷 (kN)	逐个拉伸负荷试验( kN)	干频干耐受电压 (WET) (kV)	工频湿耐受电压 (WET) (kV)	雷电冲击耐受电压 (kV)	冲击过电压击穿耐受电压 (p.u.)	最小工频击穿耐受电压 (KV)	无线电干扰 10kV 1MHz( μ V)	工频电弧试验	可见电晕电压脚/帽(kV)	绝缘子单片重量 (kg)
RuitaiType	IEC Type	Dravwing Nurmoer	Diameter D (mm)	Spacing H (mm)	Creepage Distance (mm)	Sizeof Coupling (mm)	Mechanical FailingLoad (kN)	Mechanical RoutineTest (kN)	Power Frequency Withstand Voltage (DRY) (kV)	Power Frequency Withstand Voltage (WET) (kV)	LightingImpulse WithstandVoltage (kV)	Impulse Withstanc Voltage (p.u.)	Min PowerFrequency PunctureVoltage (kV)	RadioInterference Voltage (10kV,1MHz) (μ V)	Power Frequency ElectricArc Test	Corona Test (pin &cap) (kV)	NetWeight PerUnit (kg)
LXWP4-70	U70BP/146	4	255	146	400	16	70	35	80	45	110	2.8	130	≤50	12s/20kA	18/22	5.0
LXWP5-70	U70BP/146	4	280	146	450	16	70	35	85	50	125	2.8	130	≤50	12s/20kA	18/22	5.5
LXWP6-70	U70BP/146	4	320	146	550	16	70	35	90	55	140	2.8	130	≤50	12s/20kA	18/22	7.5
LXWP3-100	U100BLP/146	4	255	146	400	16	100	50	80	45	110	2.8	130	≤50	12s/20kA	18/22	5.0
LXWP4-100	U100BLP/146	4	280	146	450	16	100	50	85	50	125	2.8	130	≤50	12s/20kA	18/22	5.0
LXWP6-100	U100BP/146	4	320	146	550	16	100	50	90	55	140	2.8	130	≤50	12s/20kA	18/22	7.5
LXWP3-120	U120BLP/146	4	255	146	400	16	120	60	80	45	110	2.8	130	≤50	12s/20kA	18/22	5.0
LXWP4-120	U120BLP/146	4	280	146	450	16	120	60	85	50	125	2.8	130	≤50	12s/20kA	18/22	5.5
LXWP6-120	U160BSP/146	4	320	146	550	16	120	60	90	55	140	2.8	130	≤50	12s/20kA	18/22	7.5
LXWP3-160	U160BP/155	4	280	155	450	20	160	80	85	50	125	2.8	130	≤50	12s/20kA	18/22	7.0
LXWP4-160	U160BLP/170	4	280	170	450	20	160	80	85	50	125	2.8	130	≤50	12s/20kA	18/22	7.2
LXWP5-160	U160BP/170	4	320	170	550	20	160	80	90	55	150	2.8	130	≤50	12s/20kA	18/22	9.2
LXWP6-160	U160BSP/155	4	320	155	550	20	160	80	90	55	150	2.8	130	≤50	12s/20kA	18/22	9.0
LXWP7-160	U210BP/146	4	320	146	550	20	160	80	90	55	150	2.8	130	≤50	12s/20kA	18/22	8.8
LXWP3-210	U240BP/170	4	320	170	550	20	210	105	90	55	150	2.8	130	≤50	12s/20kA	18/22	10.0
LXWP3-240	U240BP/170	4	320	170	550	24	240	120	90	55	150	2.8	130	≤50	12s/20kA	18/22	10.5
LXWP4-240	U240BP/170	4	320	170	550	20	240	150	90	55	150	2.8	130	≤50	12s/20kA	18/22	10.5
LXWP-300	U300BP/195	5	390	195	710	24	300	150	95	60	150	2.8	130	≤50	12s/20kA	18/22	14.0
LXWP3-300	U300BP/195	5	380	195	635	24	300	150	95	60	150	2.8	130	≤50	12s/20kA	18/22	14.0
LXWP-420	U420BP/205	6	380	205	620	28	420	210	90	55	140	2.8	130	≤50	12s/20kA	18/22	16.5
LXWP-550	U550BP/240	6	380	240	650	32	550	275	95	55	145	2.8	130	≤50	12s/20kA	18/22	20.5
LXWP1-550	U550BP/240	6	380	240	710	32	550	275	95	60	145	2.8	130	≤50	12s/20kA	18/22	20.5
LXWP-760	U760BP/280	6	420	280	700	36	760	380	90	55	140	2.8	130	≤50	12s/20kA	18/22	22
LXWP-840	U840BP/300	6	420	300	710	40	840	420	95	60	145	2.8	130	≤50	12s/20kA	18/22	24.5
