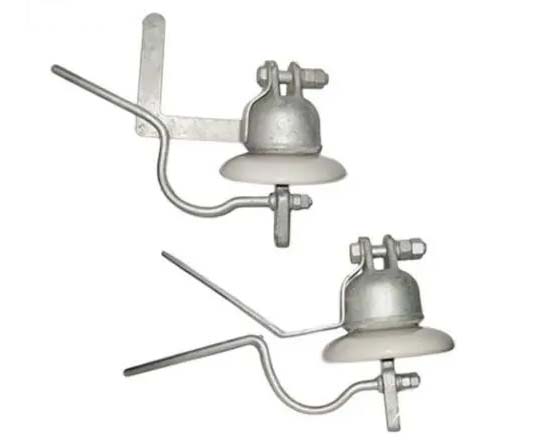

地线型悬式瓷绝缘子




IECU70C(N)U100C(N)
绝缘子代号U70C/200U70CN/200U100C/210U100CN/210
产品型号XDP—70CXDP—70CNXDP—100CXDP—100CN
图号2 1 2 1
额定机电破坏负荷 (kN)70 70 100 100
逐个拉伸负荷 (kN)35 35 50 50
公称盘径 D(mm)160/170160/170170 170
公称结构高度 H(mm)200 200 210 210
公称爬电距离 (mm)160/170160/170170 170
连接标记 (mm)16C16C16C16C
悬挂方式悬垂耐张悬垂耐张
1小时机电负荷 (kN)52.5 52.5 75 75
间隙距离调整范围 (mm)10～3010～3010～3010～30
20mm间隙工频干放电电压 (kV)8～308～308～308～30
20mm间隙工频湿放电电压 (kV)8～308～308～308～30
无间隙工频干闪络电压 (kV)45 45 45 45
无间隙工频湿闪络电压 (kV)25 25 25 25
工频击穿电压有效值(kV)120 120 120 120
无间隙工频1min湿耐受电压(kV)30 30 30 30
恢复电压(kV)2.5 2.5 2.5 2.5
电感性电流(A)(间隙15mm)35 35 35 35
电容性电流(A)(间隙15mm)20 20 20 20
电弧熄灭时间(s)<1<1<1<1
电弧性能(2次)(kA*S)10*0.210*0.210*0.210*0.2
质量 (kg)4.7 4.7 5.6 5.6
